Qwt开发笔记

前言

  QWT开发笔记系列整理集合,这是目前使用最为广泛的Qt图表类(Qt的QWidget代码方向只有QtCharts,Qwt,QCustomPlot),使用多年,系统性的整理,本系列旨在系统解说并逐步更新其各种Demo示例
本片文章主要讲解折线图,借助折线图展现一个基础流程框架。

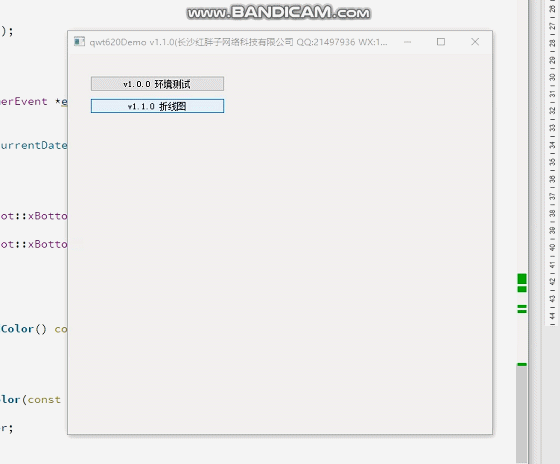

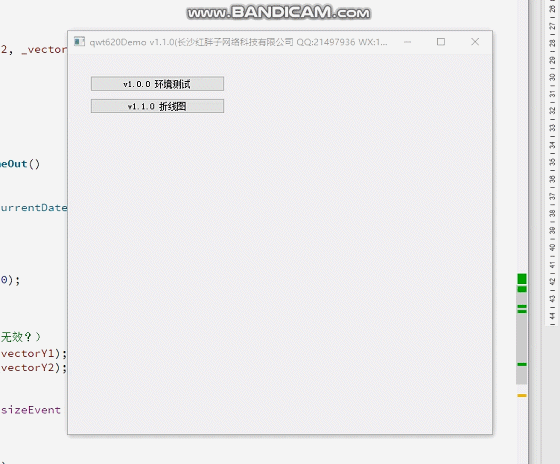

Demo

   请添加图片描述
请添加图片描述
在这里插入图片描述

QwtPlot

简介

  QwtPlot是一个用于绘制二维图形的小部件。画布上可以显示无限数量的绘图项目。绘图项目可以是 曲线(QwtPlotCurve)、标记(QwtPlotMarker)、网格(QwtPrintGrid)或从QwtPlotItem派生的任何其他内容。一个绘图最多可以有四个轴,每个绘图项目都连接到一个x轴和一个y轴。轴上的比例可以显式设置(QwtScaleDiv),或使用算法(QwtScale Engine)根据绘图项计算,该算法可以为每个轴单独配置。

枚举

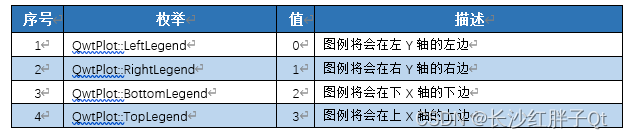

enum QwtPlot::LegendPosition:图例相对于画布的位置。

  此枚举描述图表中启用的动画。
在这里插入图片描述

成员函数(列举常用的)

autoReplot():自动刷新

bool QwtPlot::autoReplot () const

  如果设置了autoReplot选项,则为true。

axisAutoScale():自动缩放

bool QwtPlot::axisAutoScale(QwtAxisId axisId) const

  如果启用了自动缩放,则为true。

axisFont():轴的刻度标签的字体

QFont QwtPlot::axisFont (QwtAxisId axisId) const

  返回指定轴刻度的字体。

axisInterval():轴的当前间隔

QwtInterval QwtPlot::axisInterval(QwtAxisId axisId) const

  返回指定轴的当前间隔。同axiscaleDiv(axisId)->interval()类似。

axisMaxMajor():轴的最大主刻度数

int QwtPlot::axisMaxMajor(QwtAxisId axisId) const

  指定轴的最大主刻度数。

axisMaxMinor():轴的最大次刻度数

int QwtPlot::axisMaxMinor (QwtAxisId axisId) const

  指定轴的最大次刻度数。

axisScaleDiv():轴的比例分割

const QwtScaleDiv & QwtPlot::axisScaleDiv(QwtAxisId axisId) const

  返回指定轴的比例分割。
axiscaleDiv(axisId).lowerBound()和axiscaleDiv(axisId).upperBound()是轴比例的当前限制。

axisScaleDraw():轴的比例绘制

QwtScaleDraw * QwtPlot::axisScaleDraw(QwtAxisId axisId)const QwtScaleDraw * QwtPlot::axisScaleDraw (QwtAxisId axisId) const

  返回指定轴的比例绘制。

axisScaleEngine():轴的缩放引擎

QwtScaleEngine * QwtPlot::axisScaleEngine(QwtAxisId axisId)const QwtScaleEngine * QwtPlot::axisScaleEngine(QwtAxisId axisId) const

  返回轴的缩放引擎

axisStepSize():轴的步长

double QwtPlot::axisStepSize(QwtAxisId axisId) const

  返回在setAxisScale中设置的步长参数。这不一定是当前比例的步长。

axisTitle():轴标题

QwtText QwtPlot::axisTitle(QwtAxisId axisId) const

axisWidget():缩放控件

QwtScaleWidget * QwtPlot::axisWidget(QwtAxisId axisId)const QwtScaleWidget * QwtPlot::axisWidget(QwtAxisId axisId) const

  指定轴的缩放控件,如果axisId无效,则为NULL。

canvasBackground():画布背景

QBrush QwtPlot::canvasBackground() const

  绘图区域的背景画笔。

canvasMap():画布贴图

  QwtScaleMap QwtPlot::canvasMap(QwtAxisId axisId) const virtual

  返回画布上轴的贴图。使用该贴图,像素坐标可以转换为绘图坐标,反之亦然。

drawCanvas():重绘画布

void QwtPlot::drawCanvas(QPainter * painter) virtual

  重新绘制画布。drawCanvas调用同样用于打印的drawItems。喜欢添加单个绘图项的应用程序更好地重载drawItems()。

drawItems():重绘指定区域画布元素

void QwtPlot::drawItems(QPainter * painter,
                     const QRectF &canvasRect,
                     const QwtScaleMap
                     maps[QwtAxis::AxisPositions]) const virtual

  通常canvasRect是绘图画布的contentsRect()。由于Qt中的错误,此矩形对于某些框架样式(例如QFrame::Box)可能是错误的,可能需要使用QWidget::setContentsMargins()手动修复边距

footer():页脚文本

QwtText QwtPlot::footer() const

  页脚文本

footerLabel():页脚标签

QwtTextLabel * QwtPlot::footerLabel()
const QwtTextLabel * QwtPlot::footerLabel() const

  页脚标签小部件。

getCanvasMarginsHint():获取画布边距

void QwtPlot::getCanvasMarginsHint(const QwtScaleMap maps[],
                               const QRectF & canvasRect,
                               double & left,
                               double & top,
                               double & right,
                               double & bottom) const virtual

  计算画布边距。

insertLegend():插入图例

void QwtPlot::insertLegend(QwtAbstractLegend * legend,
                        QwtPlot::LegendPosition pos = wtPlot::RightLegend,
                        double ratio = -1.0)

  插入图例。
如果位置图例是 QwtPlot::LeftLegend或 QwtPlot::RightLegend,则图例将从上到下组织在一列中。否则,图例项将放置在从左到右具有最佳列数的表中。
insertLegend()将把绘图小部件设置为图例的父项。图例将在绘图的析构函数中删除,或在插入另一个图例时删除。
未插入绘图小部件布局的图例需要连接到 legendDataChanged()信号。调用 updateLegend()将为初始更新启动此信号。当应用程序代码想要实现自己的布局时,也需要将绘图渲染到文档中。

invTransform():轴坐标转换

double QwtPlot::invTransform(QwtAxisId axisId, double pos ) const

  将绘图区域中位置的x或y坐标转换为值。

isAxisValid():轴有效

bool QwtPlot::isAxisValid (QwtAxisId axisId) const

isAxisVisible():轴可见

bool isAxisVisible (QwtAxisId) const

replot():重绘

void QwtPlot::replot() virtual slot

QwtPlotGrid

简介

  绘制坐标网格的类。
QwtPlotGrid类可用于绘制坐标网格。坐标轴网由主要和次要的垂直和水平轴网线组成。网格线的位置由X和Y比例划分确定,可以使用setXDiv()和setYDiv()指定。draw()成员在边界矩形内绘制网格。

成员函数(列举常用的)

enableX():启用或禁用垂直网格线。

void QwtPlotGrid::enableX(bool on)

enableY():启用或禁用水平网格线。

void QwtPlotGrid::enableY(bool on)

enableXMin():启用或禁用次要垂直网格线。

void QwtPlotGrid::enableXMin(bool on)

enableYMin():启用或禁用次要水平网格线。

void QwtPlotGrid::enableYMin(bool on)

majorPen():主要网格线的笔

const QPen & QwtPlotGrid::majorPen() const

minorPen():用于次要网格线的笔

const QPen & QwtPlotGrid::minorPen() const

QwtLegend

简介

  图例小部件。
QwtLegend小部件是图例项的表格排列。图例项可以是任何类型的小部件,但通常它们都是QwtLegendLabel。
可设置只显示、显示可选择,显示可点击并抛出对应的信号。
使用时,直接new即可,没啥可说的。

QwtSymbol

简介

  用于绘制符号的类,作用于实际数据点。

枚举

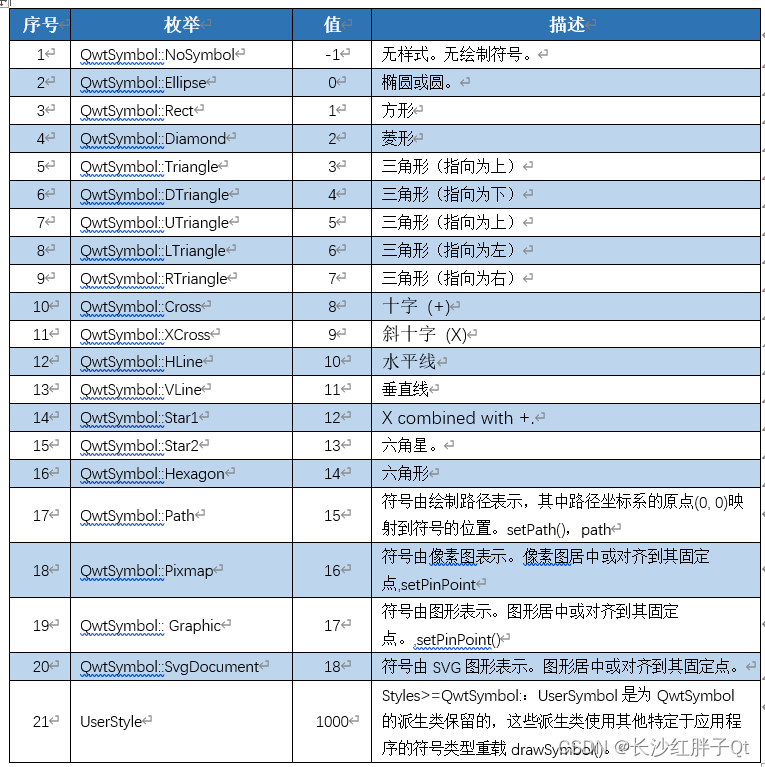

enum QwtSymbol::Style:绘制的数据点符号样式

   在这里插入图片描述

成员函数(列举常用的)

setStyle() :设置点样式(配合上面枚举Style)

void QwtSymbol::setStyle (QwtSymbol::Style style)

setSize():设置点大小

void QwtSymbol::setSize(const QSize & size)void QwtSymbol::setSize(int	width, int height = -1)

  指定符号的大小。
如果“h”参数被忽略或小于0,而“w”参数大于或等于0,则符号大小将设置为(w,w)。

QwtPlotCurve

  (注意:本文只列Demo举用到的,下一篇文章将会着重讲解QwtPlotCurve类)

简介

  表示一系列点的绘图项。
曲线是x-y平面中一系列点的表示。它支持不同的显示样式、插值(例如样条曲线)和符号。

指定曲线特性

  创建曲线时,将配置为使用 QwtPlotCurve::lines样式绘制黑色实线,而不使用符号。您可以通过调用 setPen()、 setStyle()和 setSymbol()来更改此符号,使用 QwtSymbol类来实现。

连接/分配数据

   QwtPlotCurve使用 QwtSeriesData对象获取其点,该对象为点的实际存储提供桥梁(如QAbstractItemModel)。
有几个从QwtSeriesData派生的便利类,它们也在内部存储点(如QStandardItemModel)。
QwtPlotCurve还提供了 setSamples()的一些变体,它们从内部数组构建QwtSeriesData对象。

将曲线附加到绘图

  将QwtPlotItem附加到QwtPlot。它将首先将QwtPlotItem 从任何绘图中分离出来(如果需要)。如果传递了NULL参数,它将从它所附加的任何QwtPlot分离。(可以判断出,它只能附属一个绘图)

成员函数

setTitle():设置曲线的名称

void QwtPlotItem::setTitle(const QString & title)	void QwtPlotItem::setTitle(const QwtText & title)

setPen():设置曲线的画笔

void QwtPlotCurve::setPen(const QColor & color,
                       qreal width = 0.0,
                       Qt::PenStyle style = Qt::SolidLine)void QwtPlotCurve::setPen(const QPen & pen)

  指定画笔,宽度,线型等。

setXAxis():关联X轴

void QwtPlotItem::setXAxis(QwtAxisId axisId)

  该项目将根据其坐标轴绘制。

setYAxis():关联Y轴

void QwtPlotItem::setYAxis(QwtAxisId axisId)

  该项目将根据其坐标轴绘制。

setRenderHint():设置曲线渲染模式

void QwtGraphic::setRenderHint(RenderHint hint,
                            bool on = true);

  只能设置QwtPlotItem::RenderAntialiased,然后参数为开启或者关闭。

setSamples():设置曲线数据

void QwtPlotCurve::setSamples(const QVector< double > & xData,
                           const QVector< double > & yData)

  使用x和y数组初始化数据(显式共享)。

void QwtPlotCurve::setSamples(const double * xData,
                           const double * yData,
                           int size)

  通过从指定的内存块复制x和y值来设置数据。与setRawSamples()相反,此函数生成数据的“深度副本”。

attach():关联曲线到绘图

void QwtPlotItem::attach(QwtPlot * plot)

  将项目附着到绘图。
此方法将QwtPlotItem附加到QwtPlot参数。它将首先将QwtPlotItem从任何绘图中分离出来(如果需要)。如果传递了NULL参数,它将从它所附加的任何QwtPlot分离。

Demo源码

LineChartWidget.h

#ifndef LINECHARTWIDGET_H#define LINECHARTWIDGET_H#include <QWidget>#include <QTimer>#include "qwt.h"#include "qwt_plot.h"#include "qwt_plot_grid.h"#include "qwt_legend.h"#include "qwt_plot_curve.h"#include "qwt_symbol.h"#include "qwt_spline_curve_fitter.h"namespace Ui {class LineChartWidget;}class LineChartWidget : public QWidget{
    Q_OBJECTpublic:
    explicit LineChartWidget(QWidget *parent = 0);
    ~LineChartWidget();public:
    QColor getBackgroundColor() const;public:
    void setBackgroundColor(const QColor &backgroundColor);protected:
    void initControl();
    void initQwtPlot();protected slots:
    void slot_addDataTimeOut();protected:
    void resizeEvent(QResizeEvent *event);
    void timerEvent(QTimerEvent *event);private:
    Ui::LineChartWidget *ui;private:
    int _timerId;
    qint64 _startTime;              // 启动时间private:
    QColor _backgroundColor;        // 背景颜色private:
    QwtPlot *_pQwtPlot;             // qwt图
    QwtPlotGrid *_pGrid;            // 虚线框
    QwtLegend *_pLegend;            // 图例
    QwtPlotCurve *_pCurve1;         // 曲线1
    QwtSymbol *_pSymbol1;           // 曲线1点符号
    QwtPlotCurve *_pCurve2;         // 曲线2
    QVector<double> _vectorX1;      // 曲线1缓存数据
    QVector<double> _vectorY1;      // 曲线1缓存数据
    QVector<double> _vectorX2;      // 曲线2缓存数据
    QVector<double> _vectorY2;      // 曲线2缓存数据
    double _rangeX;                 // 范围
    QTimer *_pTimerAddData;         // 添加数据定时器};#endif // LINECHARTWIDGET_H

LineChartWidget.cpp

#include "LineChartWidget.h"#include "ui_LineChartWidget.h"#include <QDebug>#include <QDateTime>//#define LOG qDebug()<<__FILE__<<__LINE__//#define LOG qDebug()<<__FILE__<<__LINE__<<__FUNCTION__//#define LOG qDebug()<<__FILE__<<__LINE__<<QThread()::currentThread()//#define LOG qDebug()<<__FILE__<<__LINE__<<QDateTime::currentDateTime().toString("yyyy-MM-dd")#define LOG qDebug()<<__FILE__<<__LINE__<<QDateTime::currentDateTime().toString("yyyy-MM-dd hh:mm:ss:zzz")LineChartWidget::LineChartWidget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::LineChartWidget),
    _pQwtPlot(0),
    _pGrid(0),
    _pLegend(0),
    _pCurve1(0),
    _pSymbol1(0),
    _pCurve2(0),
    _timerId(-1),
    _pTimerAddData(0),
    _rangeX(10){
    ui->setupUi(this);
    // 背景透明,在界面构架时,若为本窗口为其他窗口提升为本窗口时,
    // 则再qss会在主窗口第一级添加frame_all,防止其他窗口提升本窗口而冲掉qss设置//    setWindowFlag(Qt::FramelessWindowHint);//    setAttribute(Qt::WA_TranslucentBackground, true);
    initControl();
    initQwtPlot();
    _startTime = QDateTime::currentDateTime().toMSecsSinceEpoch();
    _timerId = startTimer(16);
    timerEvent(0);}LineChartWidget::~LineChartWidget(){
    delete ui;}void LineChartWidget::initControl(){
    _pTimerAddData = new QTimer(this);
    connect(_pTimerAddData, SIGNAL(timeout()),
            this, SLOT(slot_addDataTimeOut()));
    _pTimerAddData->setInterval(1000);
    _pTimerAddData->start();}void LineChartWidget::initQwtPlot(){
    _pQwtPlot = new QwtPlot(this);
    // 设置背景色
    _pQwtPlot->setCanvasBackground(QBrush(QColor(255, 255, 255)));
    // 设置x1坐标轴
    {
        _pQwtPlot->setAxisTitle(QwtPlot::xBottom, "x");
        _pQwtPlot->setAxisAutoScale(QwtPlot::xBottom, true);
    }
    // 设置y1坐标轴
    {
        _pQwtPlot->setAxisTitle(QwtPlot::yLeft, "y");
        _pQwtPlot->setAxisAutoScale(QwtPlot::yLeft, true);
    }
    // 设置y2坐标轴
    {
        _pQwtPlot->setAxisTitle(QwtPlot::yRight, "y");
        _pQwtPlot->setAxisVisible(QwtPlot::yRight, true);
        _pQwtPlot->setAxisAutoScale(QwtPlot::yRight, true);
    }
    // 设置绘图区域网格
    {
        _pGrid = new QwtPlotGrid();
        _pGrid->setMajorPen(Qt::gray, 1, Qt::SolidLine);
        _pGrid->attach(_pQwtPlot);
    }
    // 设置图例
    {
        _pLegend = new QwtLegend();
        _pLegend->setDefaultItemMode(QwtLegendData::ReadOnly);
        _pQwtPlot->insertLegend(_pLegend);
    }
    // 设置曲线1
    {
        _pCurve1 = new QwtPlotCurve();
        _pCurve1->setTitle("y1");
        _pCurve1->setPen(Qt::blue, 1);
        _pCurve1->setRenderHint(QwtPlotItem::RenderAntialiased, true);
        // 关联轴
        _pCurve1->setXAxis(QwtPlot::xBottom);
        _pCurve1->setYAxis(QwtPlot::yLeft);
    }
    // 曲1符号对象
    {
        _pSymbol1 = new QwtSymbol(QwtSymbol::Ellipse);
        _pSymbol1->setPen(Qt::red);
        _pSymbol1->setBrush(Qt::red);
        _pSymbol1->setSize(2);
        _pCurve1->setSymbol(_pSymbol1);
    }
    // 曲线1数据
    {
        // 这是采用显示共享的方式
        _pCurve1->setSamples(_vectorX1, _vectorY1);
        // 将曲线添加到绘图
        _pCurve1->attach(_pQwtPlot);
    }
    // 曲线2
    {
        _pCurve2 = new QwtPlotCurve();
        _pCurve2->setTitle("y2");
        _pCurve2->setPen(Qt::red, 1);
        _pCurve2->setRenderHint(QwtPlotItem::RenderAntialiased, true);
        // 关联轴
        _pCurve2->setXAxis(QwtPlot::xBottom);
        _pCurve2->setYAxis(QwtPlot::yRight);
    }
    // 曲线2数据
    {
        // 这是采用显示共享的方式
        _pCurve2->setSamples(_vectorX2, _vectorY2);
        // 将曲线添加到绘图
        _pCurve2->attach(_pQwtPlot);
    }}void LineChartWidget::slot_addDataTimeOut(){
    // 计算时间
    double currentTime = QDateTime::currentDateTime().toMSecsSinceEpoch();
    currentTime -= _startTime;
    currentTime /= 1000;
    // 添加曲线1数据
    _vectorX1.append(currentTime);
    _vectorY1.append(qrand() % 20 - 10);
    // 添加曲线2数据
    _vectorX2.append(currentTime);
    _vectorY2.append(qrand() % 50);
    // 数据置换(不知换数据进不去,显示共享无效?)
    _pCurve1->setSamples(_vectorX1, _vectorY1);
    _pCurve2->setSamples(_vectorX2, _vectorY2);}void LineChartWidget::resizeEvent(QResizeEvent *event){
    if(_pQwtPlot)
    {
        _pQwtPlot->setGeometry(rect());
    }
    QWidget::resizeEvent(event);}void LineChartWidget::timerEvent(QTimerEvent *event){
    // 计算时间
    double currentTime = QDateTime::currentDateTime().toMSecsSinceEpoch();
    currentTime -= _startTime;
    currentTime /= 1000;
    if(currentTime < 10.0)
    {
        _pQwtPlot->setAxisScale(QwtPlot::xBottom, 0, _rangeX, 1);
    }else{
        _pQwtPlot->setAxisScale(QwtPlot::xBottom, currentTime - _rangeX, currentTime, 1);
    }
    _pQwtPlot->replot();}QColor LineChartWidget::getBackgroundColor() const{
    return _backgroundColor;}void LineChartWidget::setBackgroundColor(const QColor &backgroundColor){
    _backgroundColor = backgroundColor;}

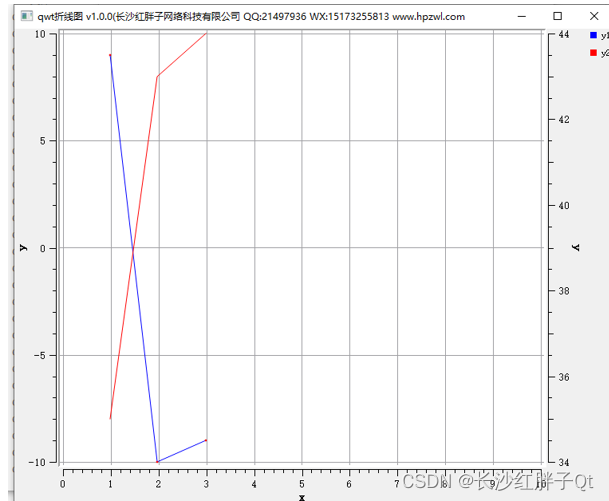

Demo工程模板v1.1.0

   在这里插入图片描述

入坑

入坑一:使用显示setSample关联QVector失败

问题

  显示共享理解为共用数据,但是数据不绘制到图。
在这里插入图片描述

尝试

  查看曲线是否有更新数据到图的实现,是没有的。

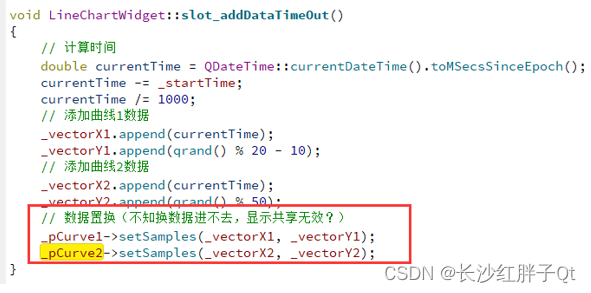

直接设置可刷新数据

解决

  直接setSample一次来解决。
在这里插入图片描述
